如何根据车间的布局和工艺要求来设计气流组织?

文章出处:本站 人气:835 发表时间:2024-08-30

根据车间的布局和工艺要求设计气流组织可以从以下几个方面入手:


一、了解车间布局和工艺需求


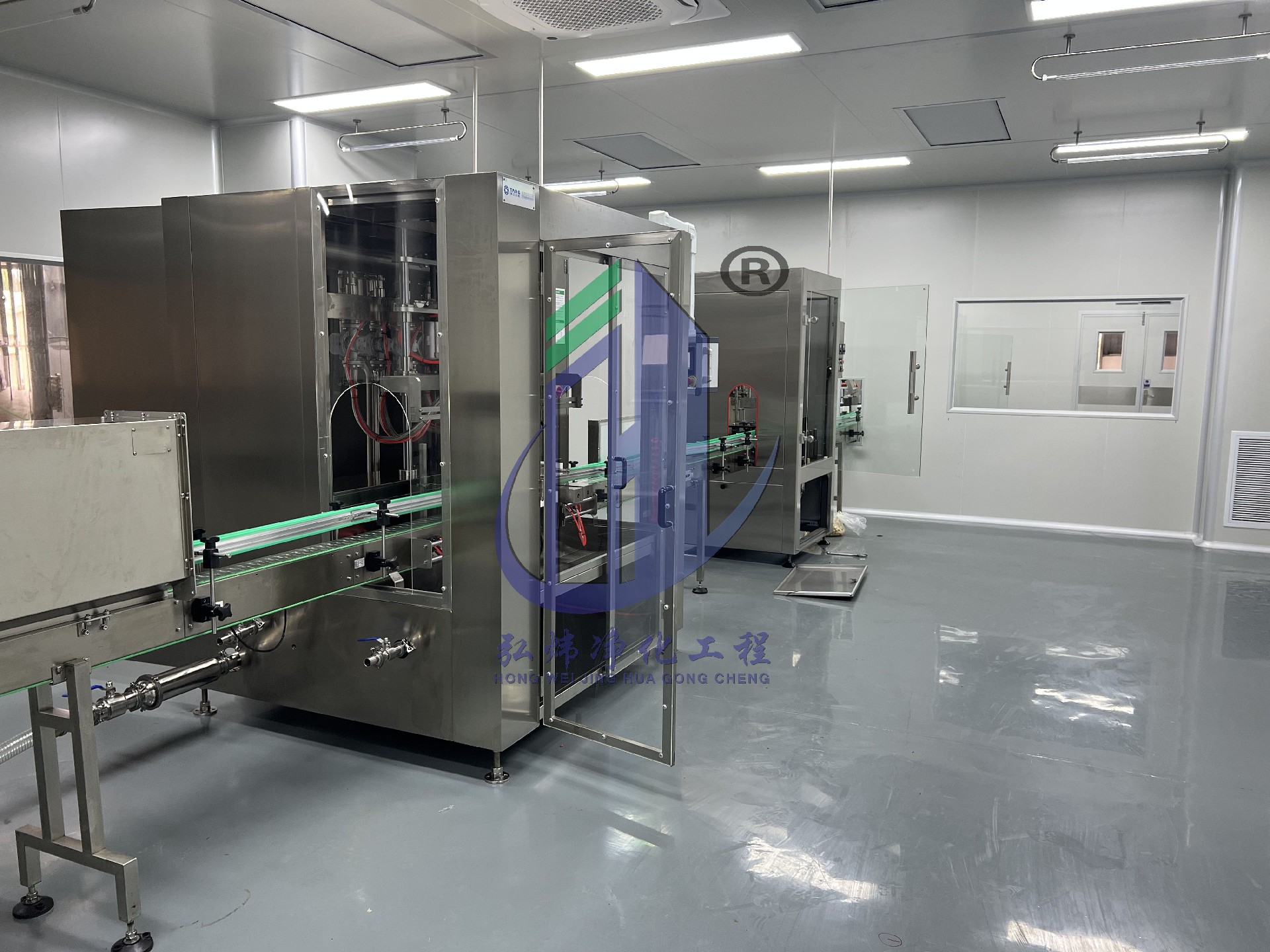

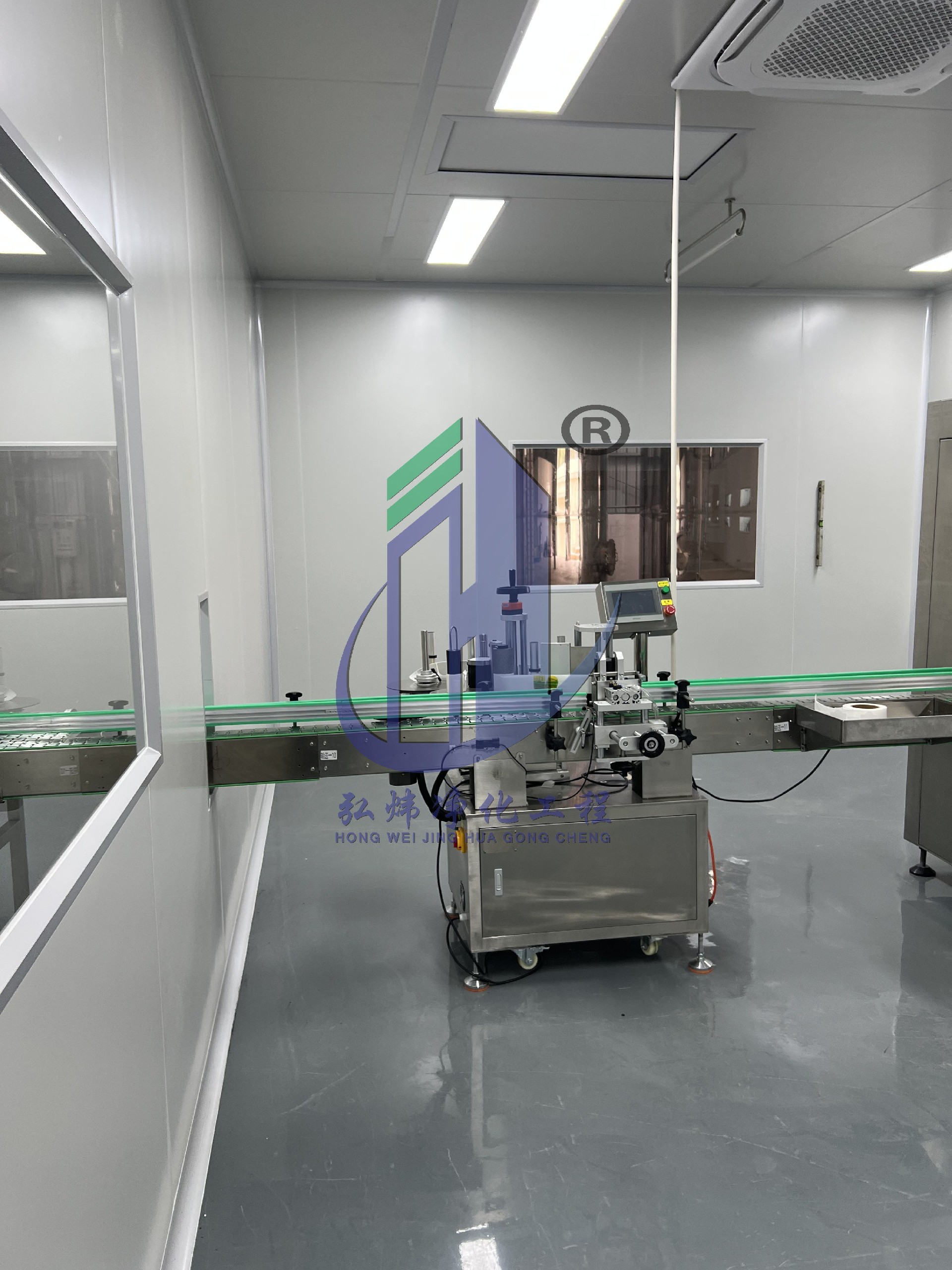

  1. 分析车间布局:仔细研究无尘车间的平面布局图,确定各个功能区域的位置、大小和相互关系。例如,确定生产区、存储区、办公区等的分布,以及大型设备、工作台等的摆放位置。同时,考虑车间的高度、门窗位置等因素对气流的影响。

  2. 明确工艺要求:与生产工艺人员沟通,了解生产过程中产生的污染物类型、数量和散发特点。确定不同工艺对温度、湿度、洁净度的具体要求,以及是否有特殊的气流需求,如局部强排风、防静电等。例如,在电子芯片制造工艺中,对尘埃颗粒的控制要求极高,需要采用单向流的气流组织方式;而在一些制药工艺中,可能需要防止交叉污染,对气流的方向和速度有严格要求。


二、确定气流组织形式


  1. 单向流(层流):适用于对洁净度要求极高的区域,如半导体制造的关键工序、精密仪器装配等。单向流的气流以均匀的速度沿单一方向流动,能够迅速将污染物带走,提供稳定的高洁净环境。但单向流的建设成本较高,对空间和能源的需求也较大。

  2. 非单向流(乱流):常用于一般洁净度要求的区域,如电子组装车间、制药厂的一般生产区等。非单向流的气流流动较为复杂,通过送风口将空气送入车间,经过与室内空气的混合和扩散,再由回风口排出。这种方式相对成本较低,灵活性较高,但洁净度不如单向流。

  3. 混合流:结合了单向流和非单向流的特点,可以根据车间的不同区域和工艺要求进行组合设计。例如,在关键生产区域采用单向流,其他区域采用非单向流,以达到既满足高洁净度要求又节约成本的目的。


三、设计送风口和回风口


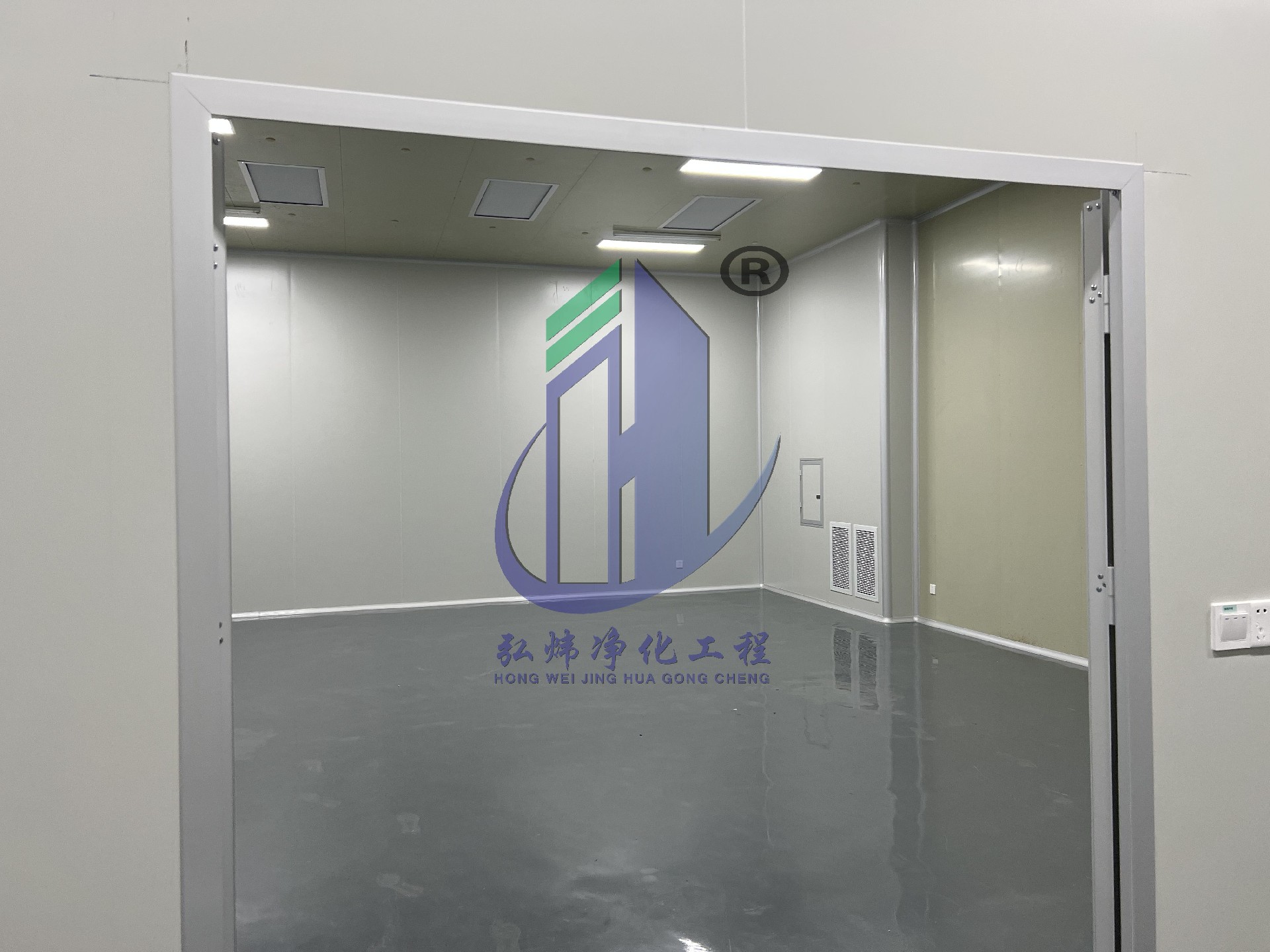

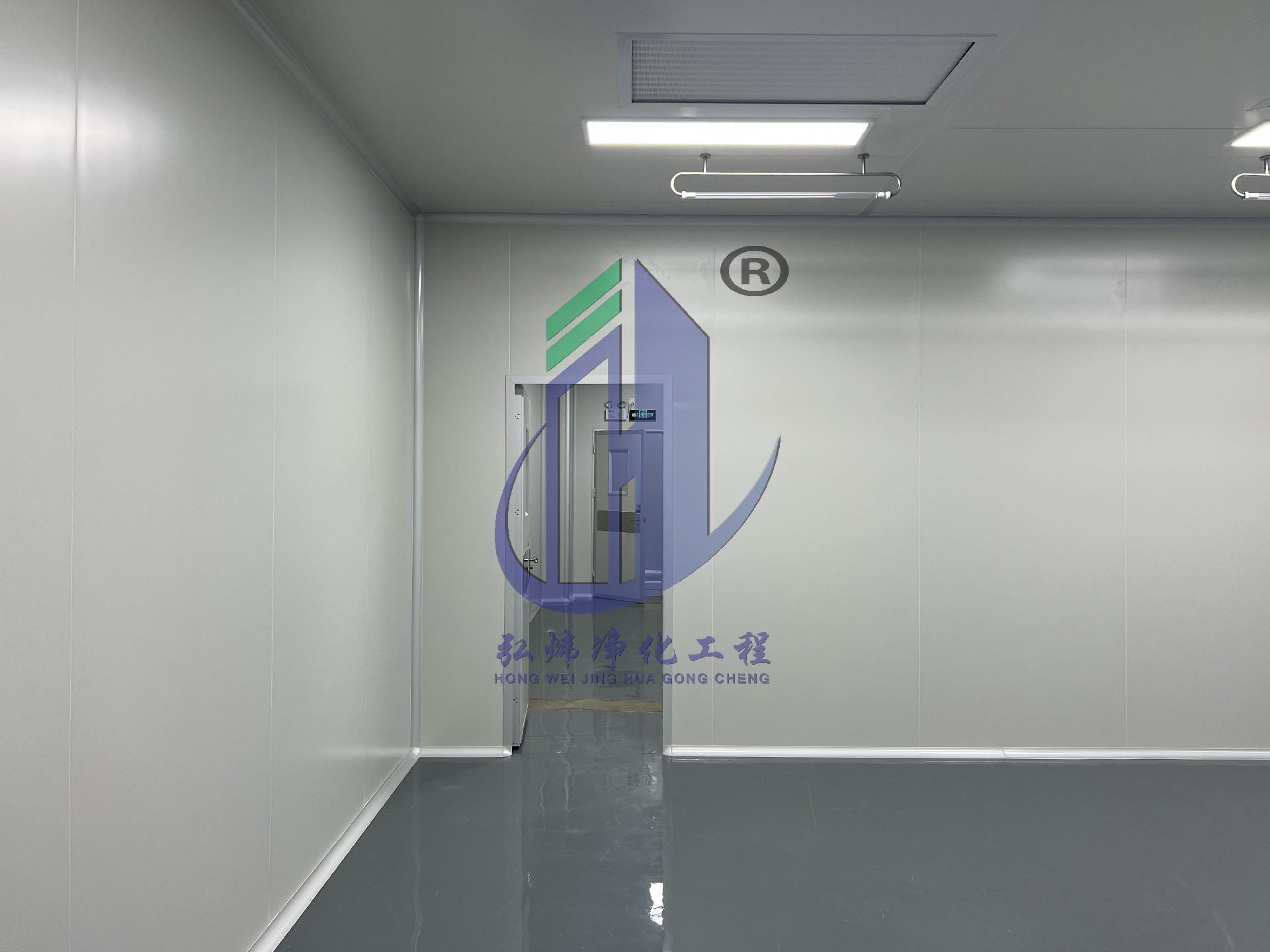

  1. 送风口位置和数量:根据车间布局和气流组织形式,合理确定送风口的位置和数量。送风口应尽量均匀分布在车间内,确保空气能够覆盖到每个角落。对于单向流,送风口通常布置在天花板上,形成垂直向下的气流;对于非单向流,可以采用侧送、顶送等方式。同时,要考虑送风口与生产设备、人员操作区域的距离,避免对生产过程造成干扰。

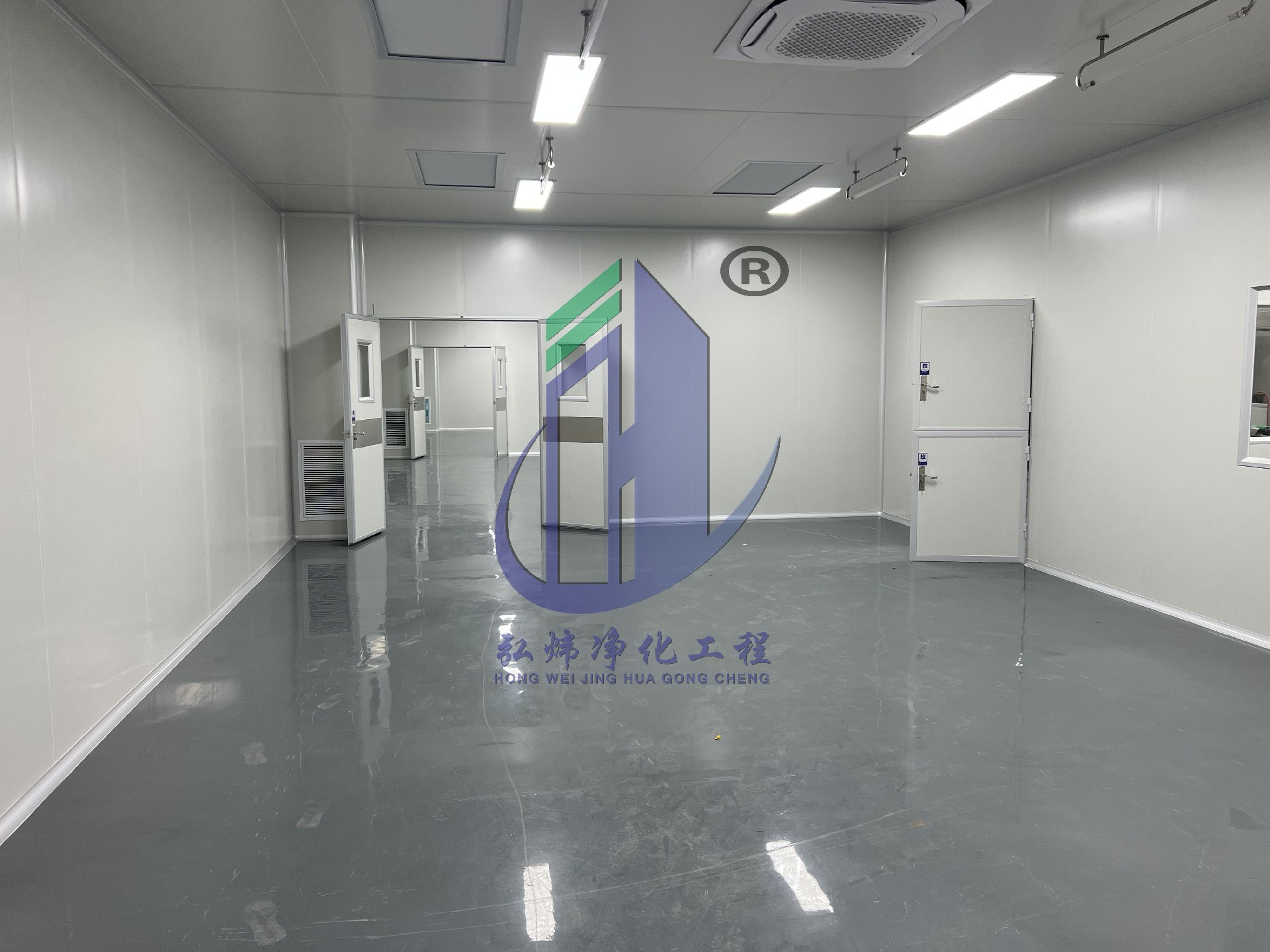

  2. 回风口位置和数量:回风口的位置应设置在污染物产生较多的区域或靠近排风口的位置,以便快速将污染物排出。回风口的数量要与送风口相匹配,确保气流的平衡和稳定。在设计回风口时,还要注意避免产生气流短路,即送风口的空气直接进入回风口而未经过有效循环。

  3. 风口尺寸和风速:根据车间的面积、高度和工艺要求,确定送风口和回风口的尺寸和风速。风口尺寸过大或风速过高可能会导致气流不均匀、产生噪音和能源浪费;风口尺寸过小或风速过低则可能无法满足洁净度要求。一般来说,送风口的风速应根据不同的气流组织形式和洁净度要求进行选择,通常在 0.2-0.5m/s 之间。回风口的风速可以适当高于送风口,以确保污染物的有效排出。


四、考虑特殊区域的气流组织


  1. 局部排风区域:对于产生大量污染物或有特殊排风要求的区域,如化学实验室、焊接区等,应设置局部排风装置。局部排风可以采用通风柜、排风罩等形式,将污染物直接排出室外,避免其扩散到整个车间。同时,要确保局部排风与整体气流组织的协调性,避免对其他区域的洁净度产生影响。

  2. 洁净工作台和层流罩区域:在一些关键操作区域,如无菌药品生产、电子元件检测等,可以设置洁净工作台或层流罩。这些设备通常具有独立的空气净化系统和气流组织,可以提供更高的局部洁净度。在设计时,要考虑其与周围环境的气流衔接,确保空气的流动不会破坏局部的洁净环境。

  3. 人员和物料进出口区域:人员和物料的进出口是容易引入污染物的地方,需要特别设计气流组织。可以在进出口设置风淋室、传递窗等设备,利用高速气流对人员和物料进行清洁和消毒。同时,要确保进出口的气流与车间内部的气流方向一致,避免产生逆流和交叉污染。


五、进行模拟和验证


  1. 气流模拟:在设计完成后,可以使用计算机模拟软件对气流组织进行模拟分析。通过模拟可以直观地看到气流的流动路径、速度分布、污染物扩散等情况,从而评估设计的合理性和有效性。根据模拟结果,可以对设计进行优化和调整,以达到最佳的气流组织效果。

  2. 实际测试:在车间建成后,进行实际的气流测试和验证。使用专业的测试仪器,如风速仪、尘埃粒子计数器等,测量车间内不同位置的风速、洁净度等参数。将测试结果与设计要求进行对比,如有偏差,及时进行调整和改进。同时,在实际生产过程中,要持续监测气流组织的性能,根据生产工艺的变化和实际需求进行适时调整。
